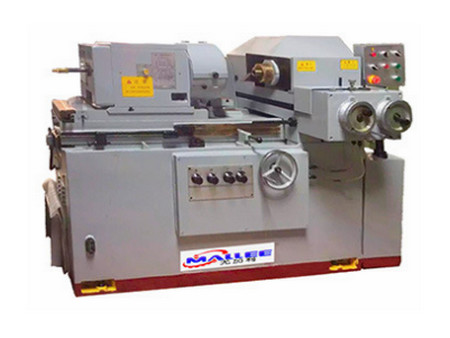

内圆磨床是近年来十分热门的数控机床之一，内圆柱表面、内圆锥表面和各种端面可在内圆磨床上磨削。那它具有哪些结构构成的呢，今日就让我们来了解一下吧。

1、床身

床身是磨床的基本支撑，在其顶部安装有轮架、工作台、头架、尾座和横向滑鞍，以在操作期间保持准确的相对位置。床身内部用作液压油的油池。

2、头架

头架用于安装和固定工件并旋转工件。头架可在水平面上逆时针旋转90°。

3、内圆磨具

内磨刀具用于支撑磨削内圈的砂轮主轴内部磨削工具主轴由单独的电动机驱动。

4、砂轮架

轮架用于支撑和驱动旋转的砂轮主轴在高速。轮架安装在滑动鞍座上。当需要磨削短圆锥面时，可以将轮架调整到水平面内的某个角度位置（±30°）。

5、尾座

尾架、头架的顶端一起支撑工件。

6、鞍座和横向进给机构

通过旋转横向进给手轮，横向进给机构可以驱动滑块鞍座6和其上的轮架进行横向进给运动。

7、工作台

工作台由两层组成。上工作台可以围绕工作台的水平面旋转一个角度（±10°），以便用一个小锥度磨削一个长锥形表面。上部工作台的顶部配有一个主轴箱和一个尾座，可以沿着床轨道与工作台一起纵向往复运动。
